Filtroventilační zařízení do protiatomového krytu

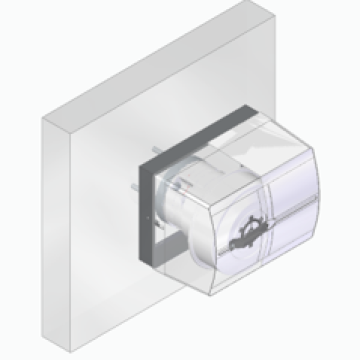

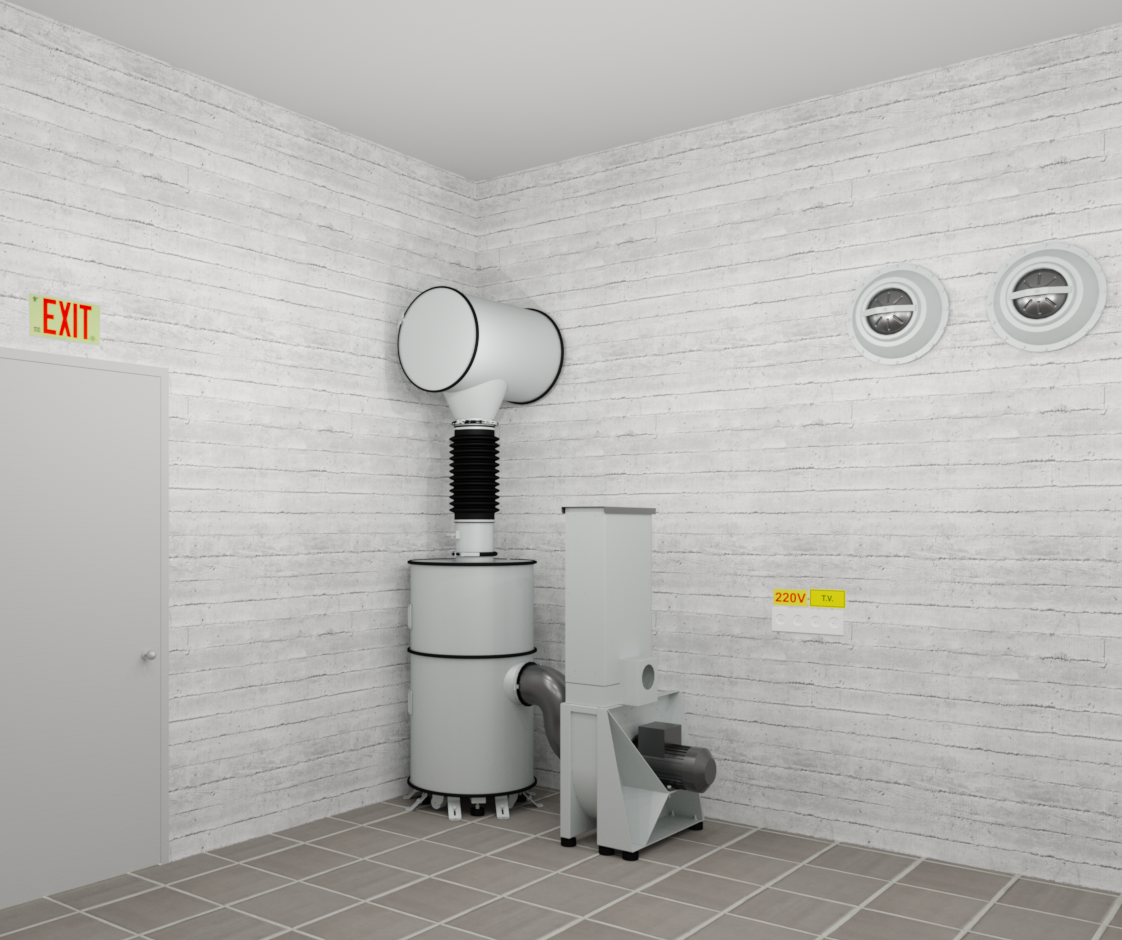

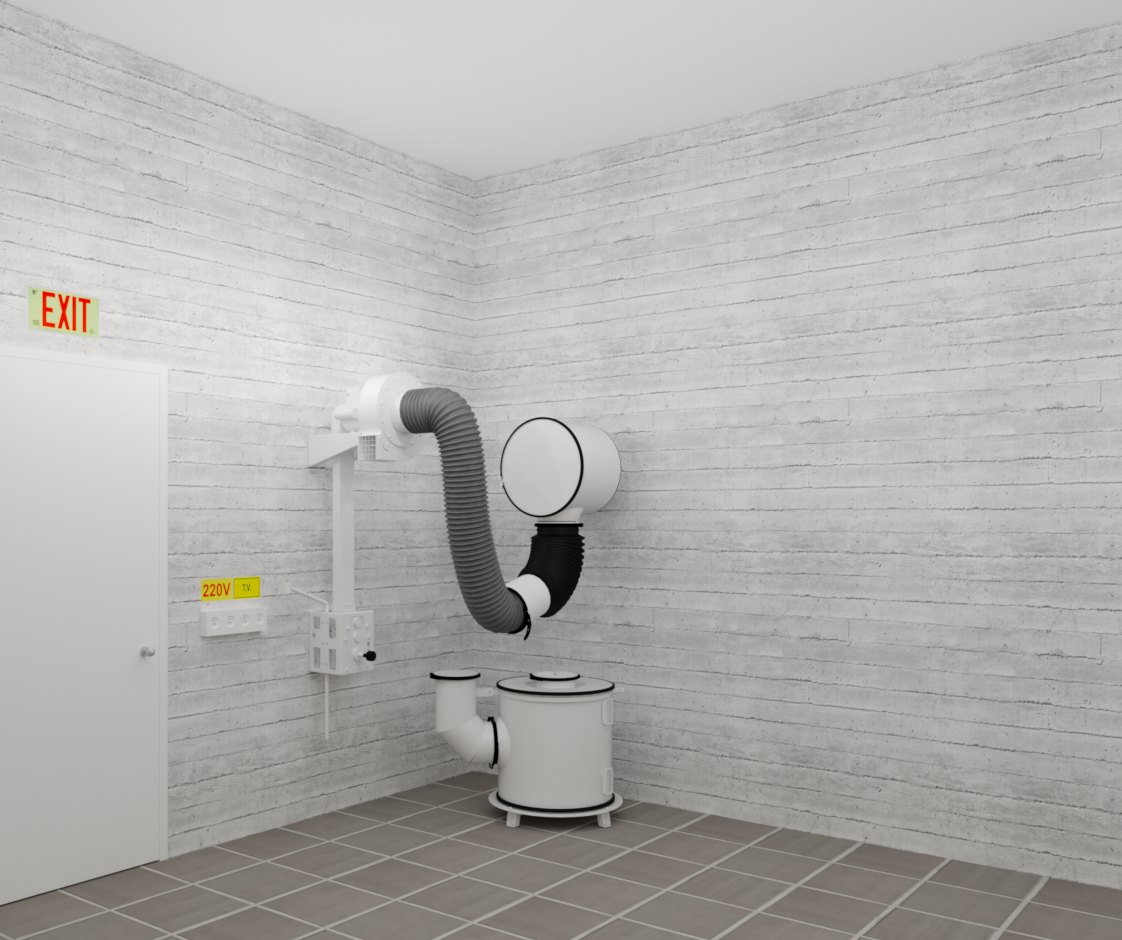

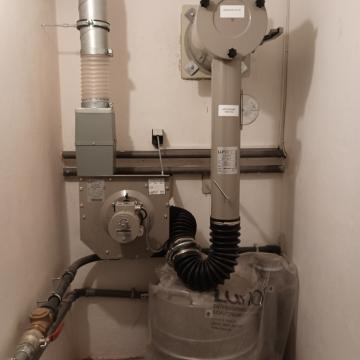

Pro přívod čerstvého a bezpečného vzduchu používáme certifikovaná filtroventilační zařízení s UV lampou. Tyto jednotky slouží za normálních podmínek k ventilaci chráněných prostor v nastavených časových intervalech, nebo na základě zvyšující se hladiny  CO2 nad mezní hodnoty 1500ppm. Vzduch proudí přes ventil s ochranou proti tlakové vlně až do 3 BAR, následuje prachový filtr a HEPA filtr. Za podmínek kdy hrozí kontaminace přivaděného vzduchu, nám proudí vzduch přes ventil s ochranou proti tlakové vlně až do 3 BAR, prachový filtr, HEPA filtr a uhlíkový filtr, který odstraní ze vzduchu veškeré nebezpečné látky chemického, biologického a jaderného původu.

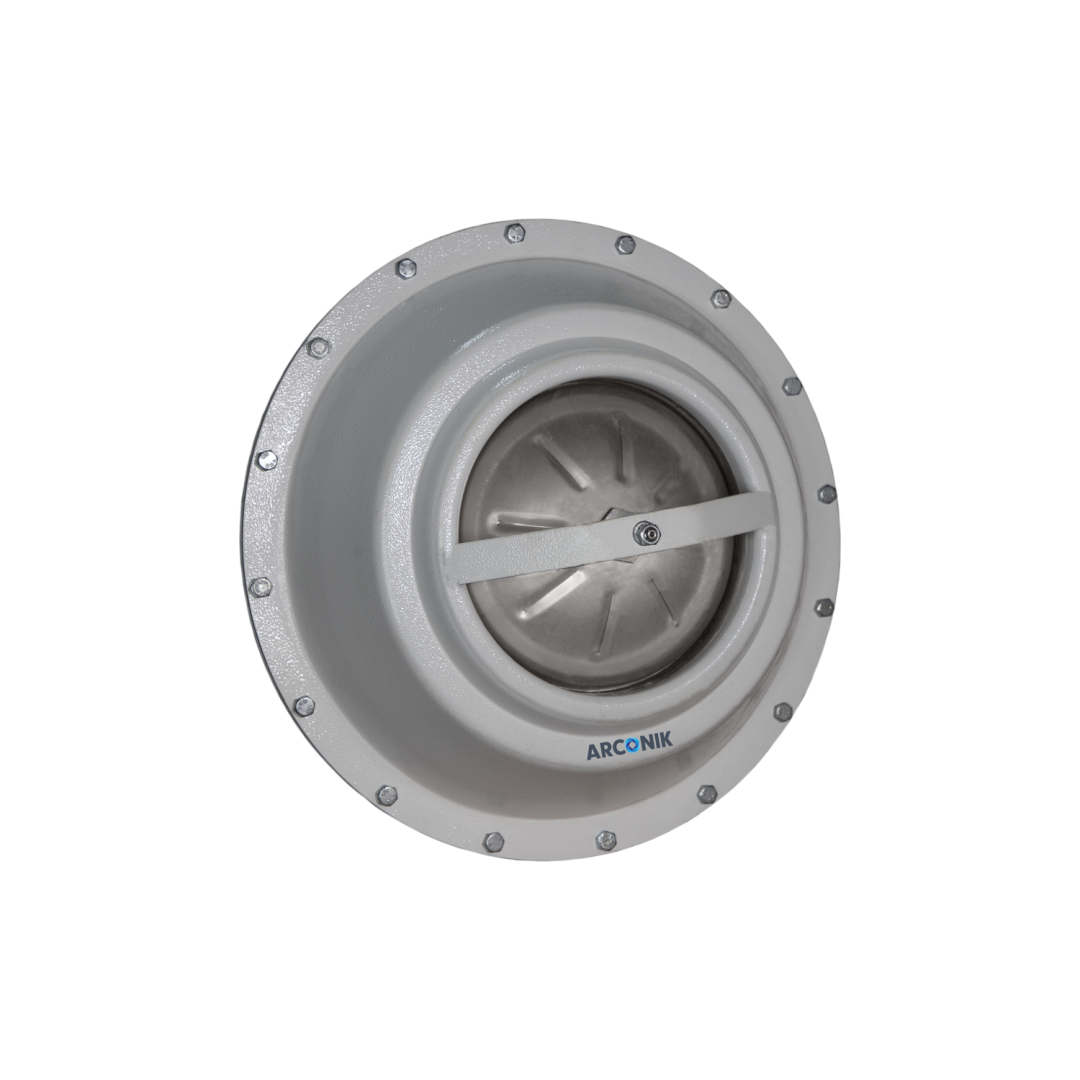

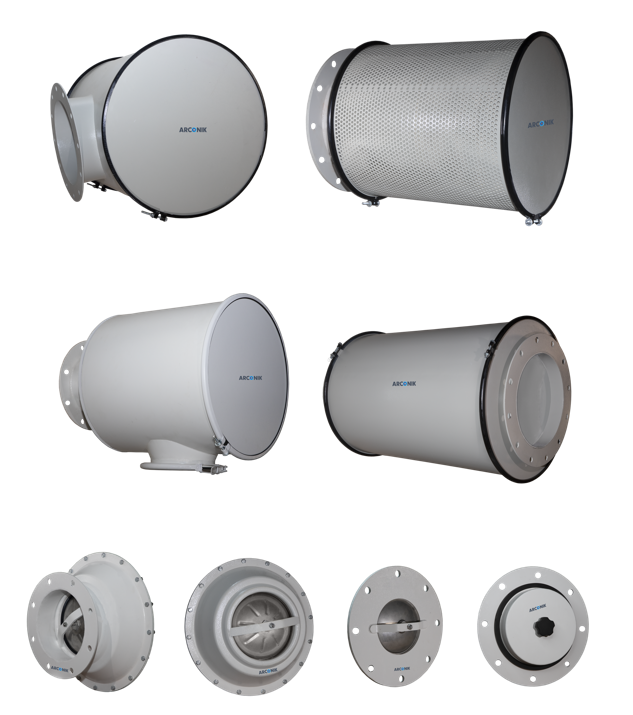

V případě extrémního znečištění nasávaného vzduchu se doporučuje kompletní uzavření sacích a výdechových trubek filtroventilace. Provoz filtroventilace je v režimu regenerace kdy z vnitřního vzduchu odvádíme škodlivé CO2 pomocí regeneračních patron.  Po celou dobu pobytu v krytu je třeba kontrolovat hladinu CO2 a koncentrace kyslíku udržovat v normálních hodnotách pomocí nastavení průtoku vzduchu. Po určité době regenerace musíme do vzduchu přímíchavat kyslík podle počtu osob a stanovených hodnot. Princip filtroventilace v krytu spočívá v udržování mírného přetlaku proti okolí cca 50 Pa. To nám zajišťuje přetlakový ventil s ochranou proti tlakové vlně až do 3 BAR a tím zabraňuje kontaminaci případnými netěsnostmi.

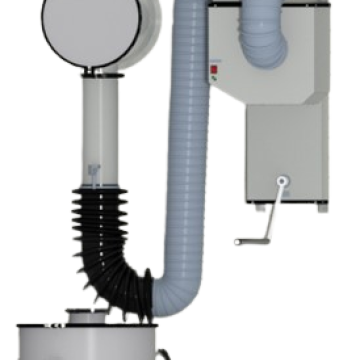

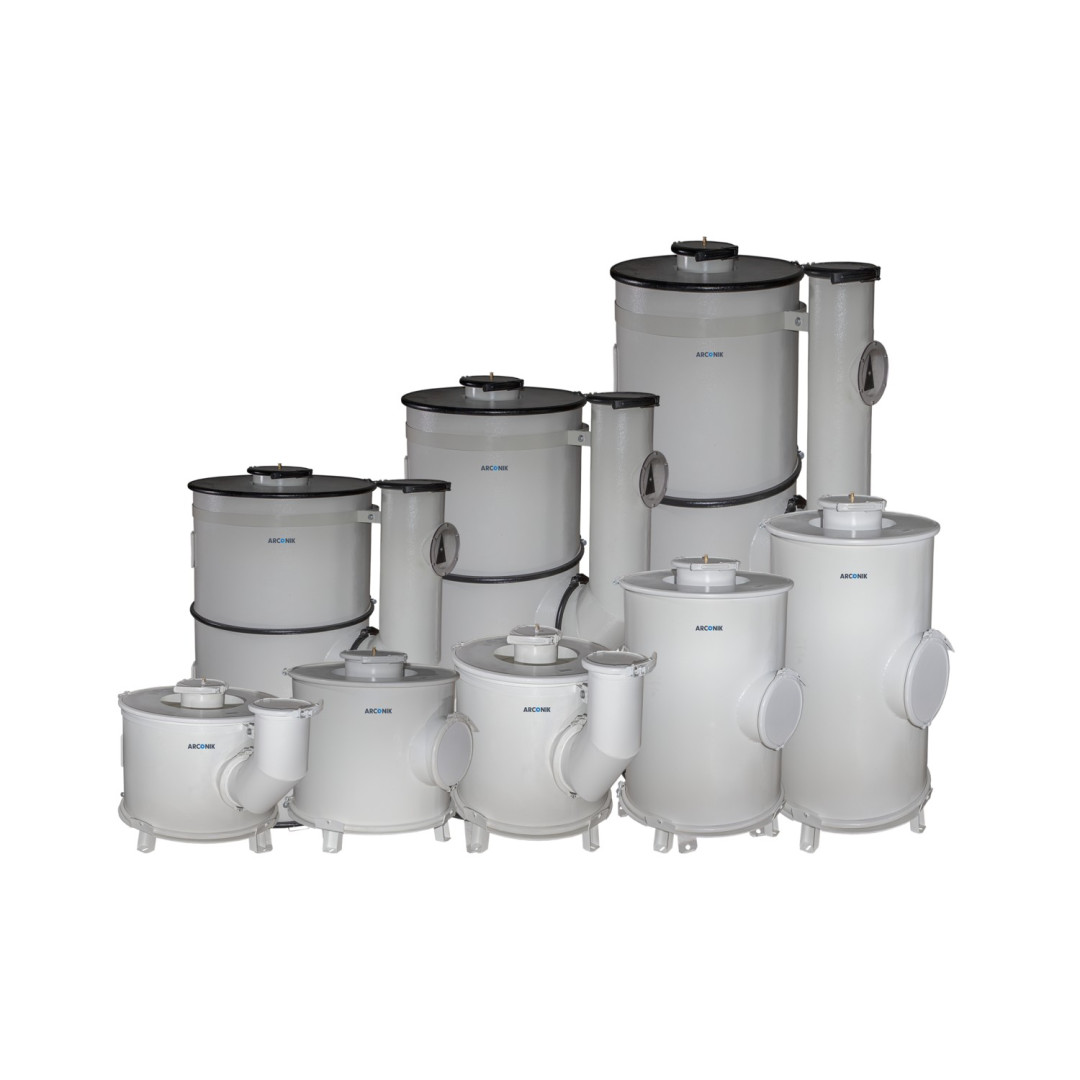

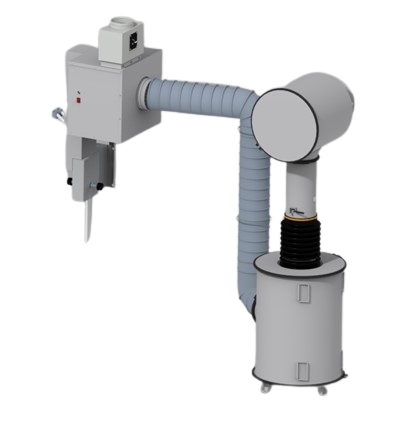

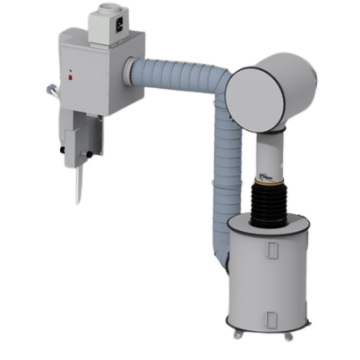

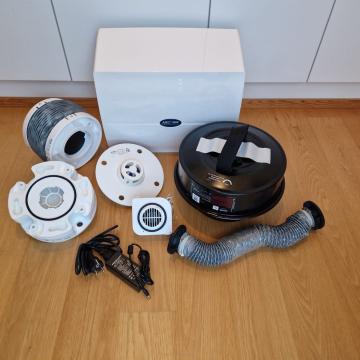

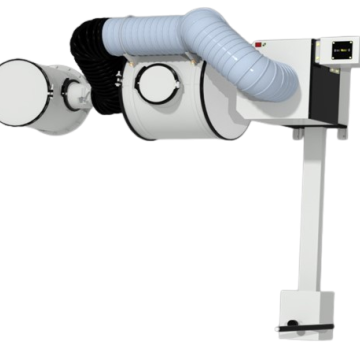

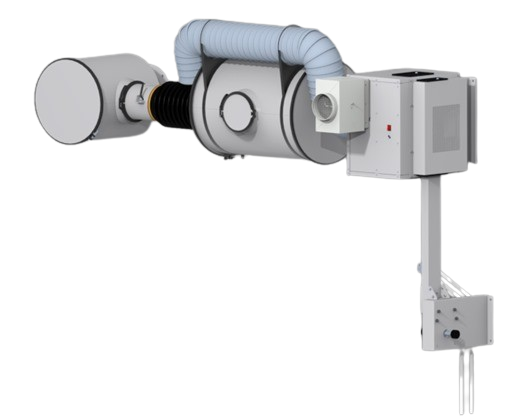

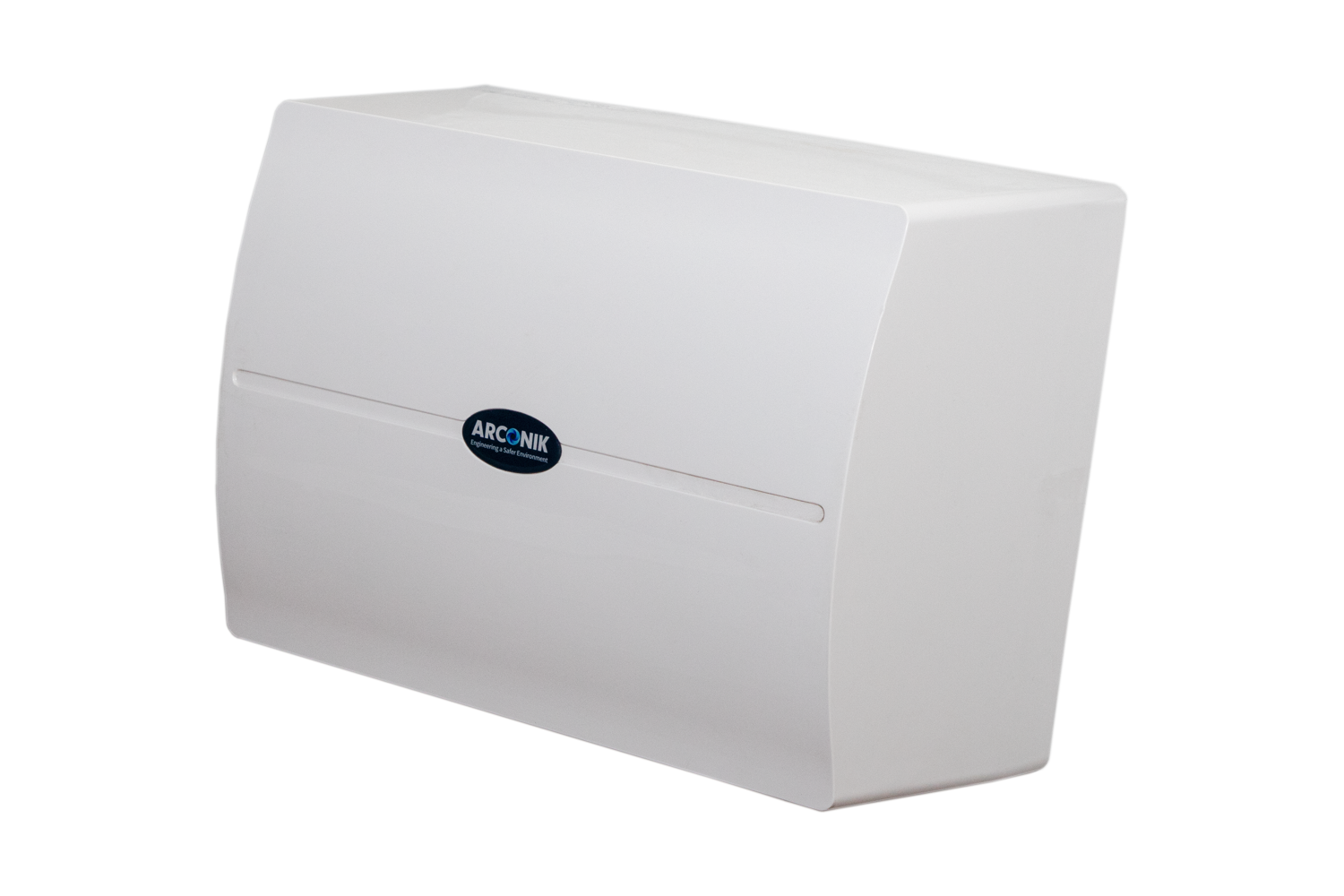

Filtroventilační zařízení NBC

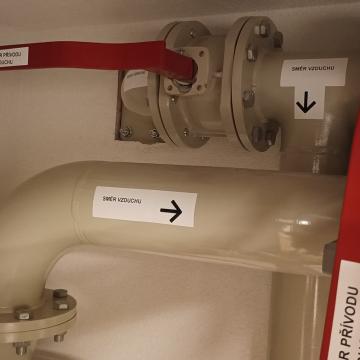

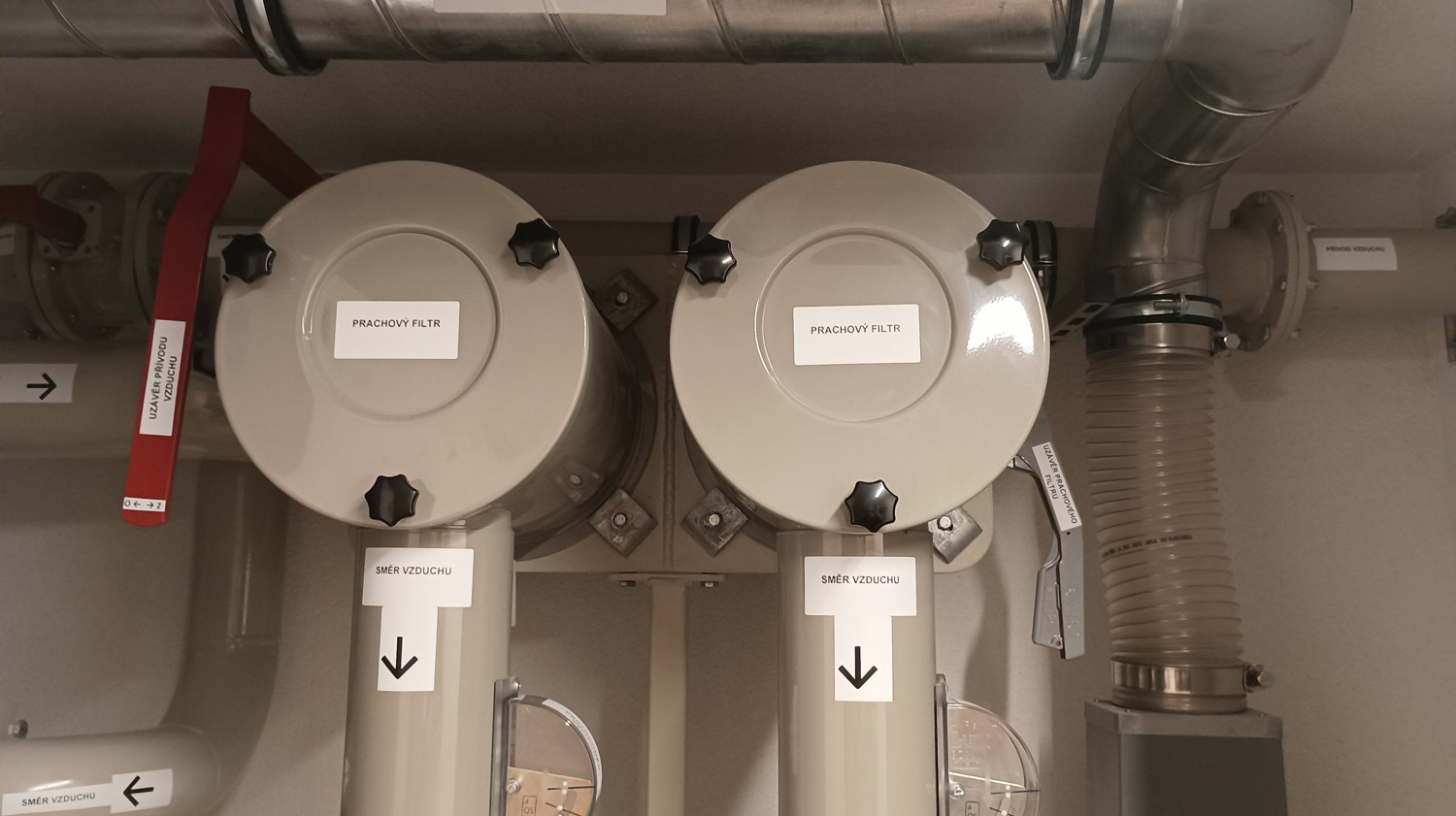

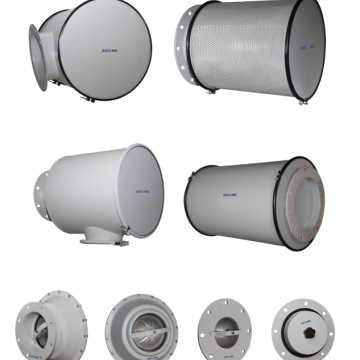

Do našich krytů montujeme filtroventilační zařízení od renomovaných světových výrobců. Baví nás přemýšlet o věcech jak fungují a vyhledávat slabá místa, tak i v těchto případech dovybavujeme při realizacích filtroventilačního zařízení uzavírací pákové ventily, odstředivé filtry, zdvojené sání atd.., abychom byli schopni nabídnout našim zákazníkům co nejvyšší ochranu. Dle norem musí být všechny vstupy a výstupy opatřeny tlakovým uzavíratelným ventilem.

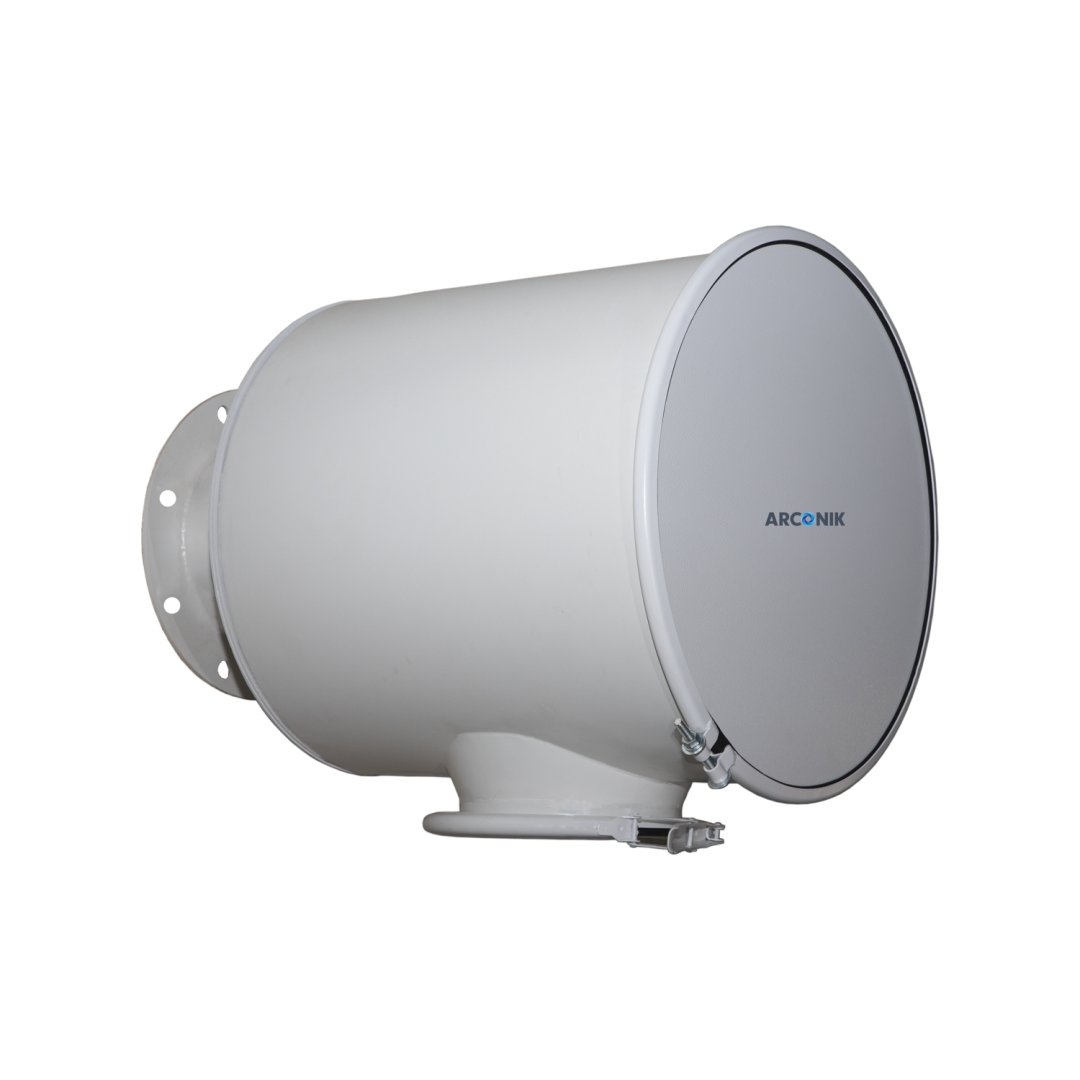

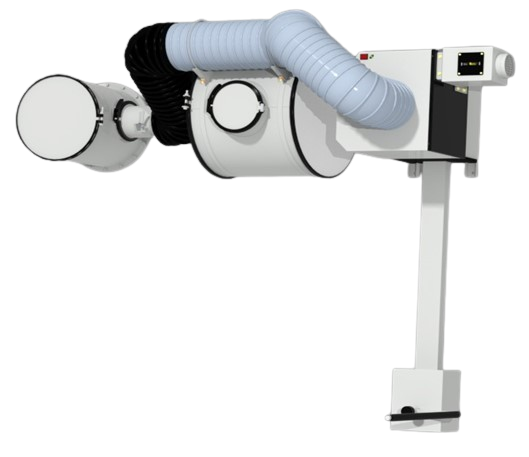

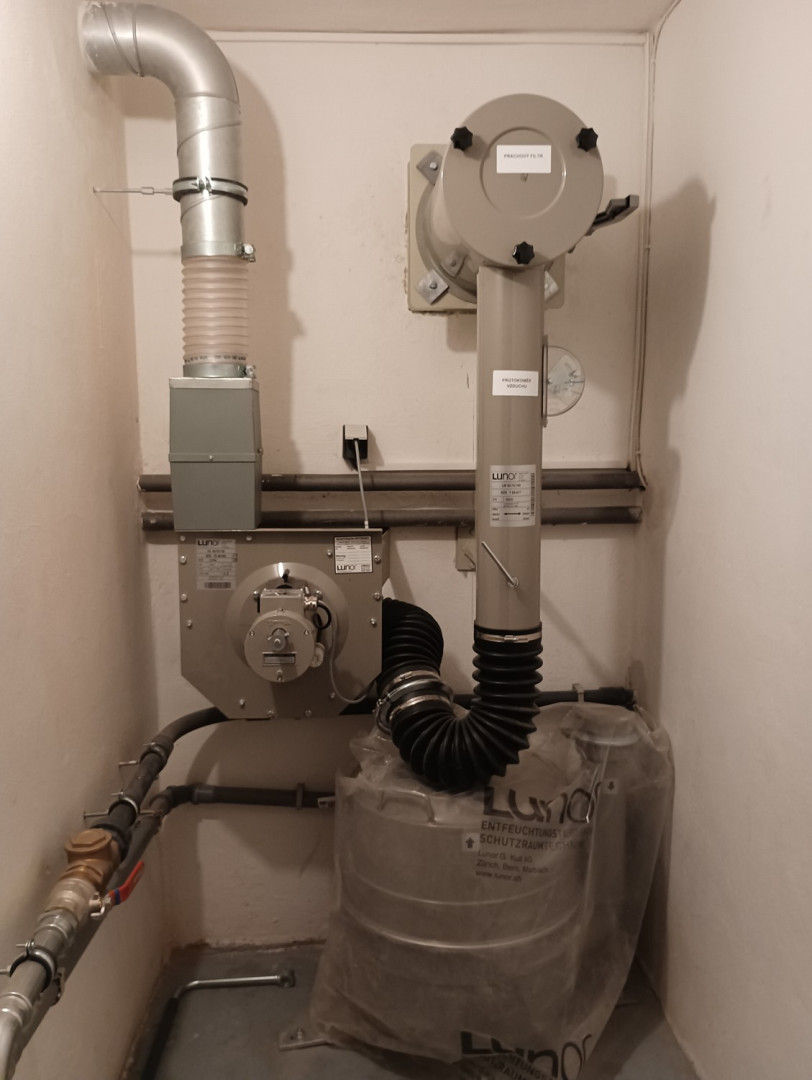

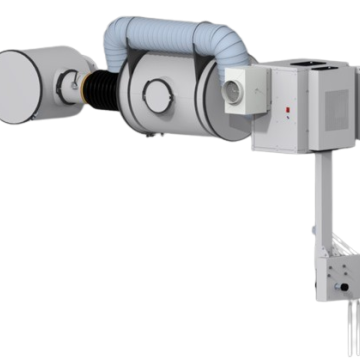

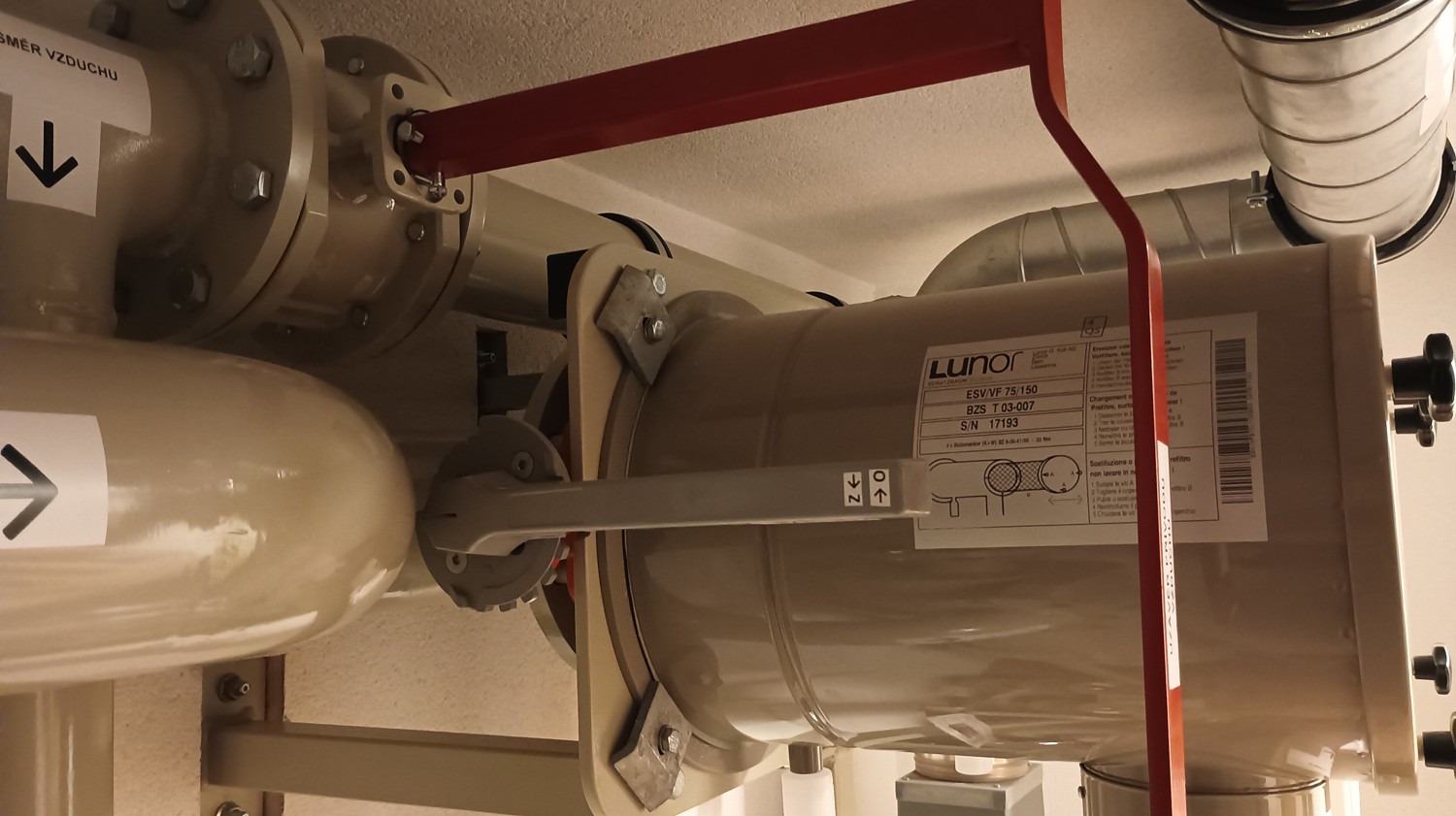

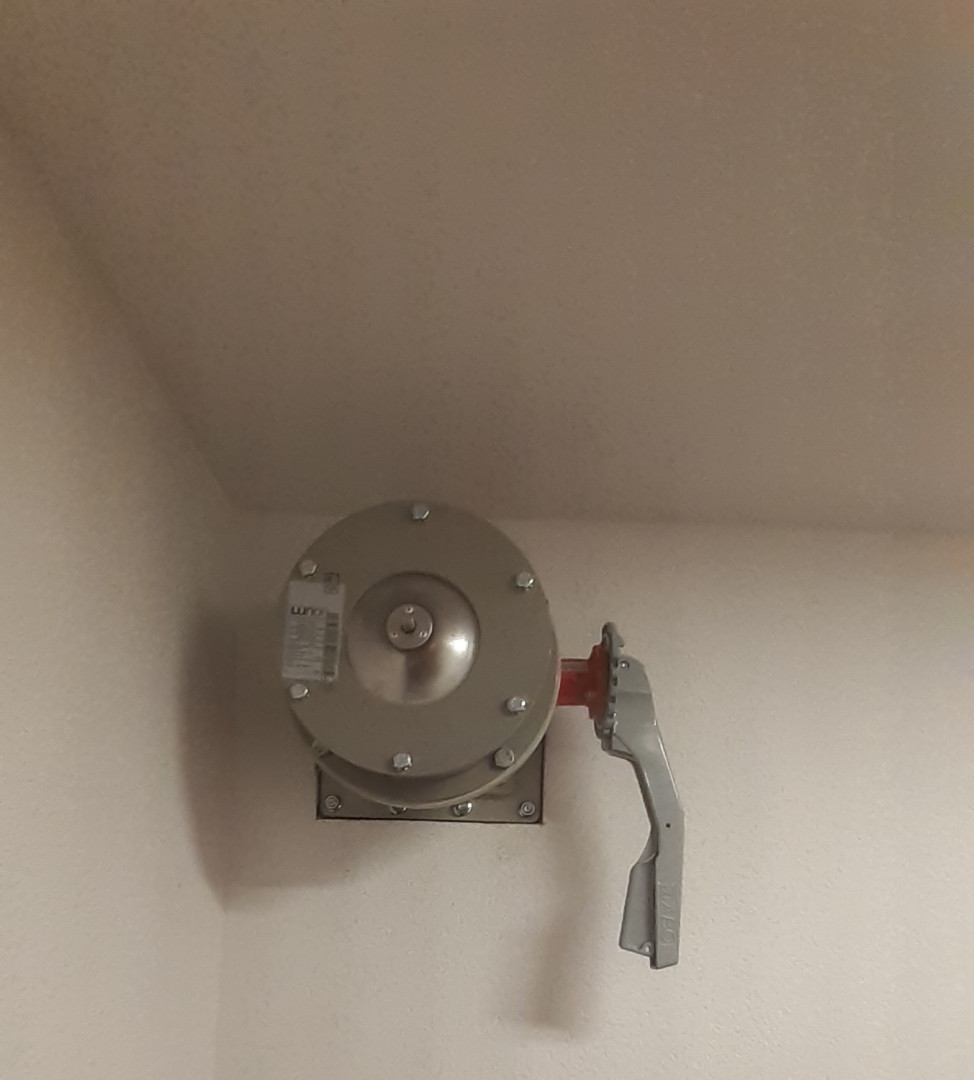

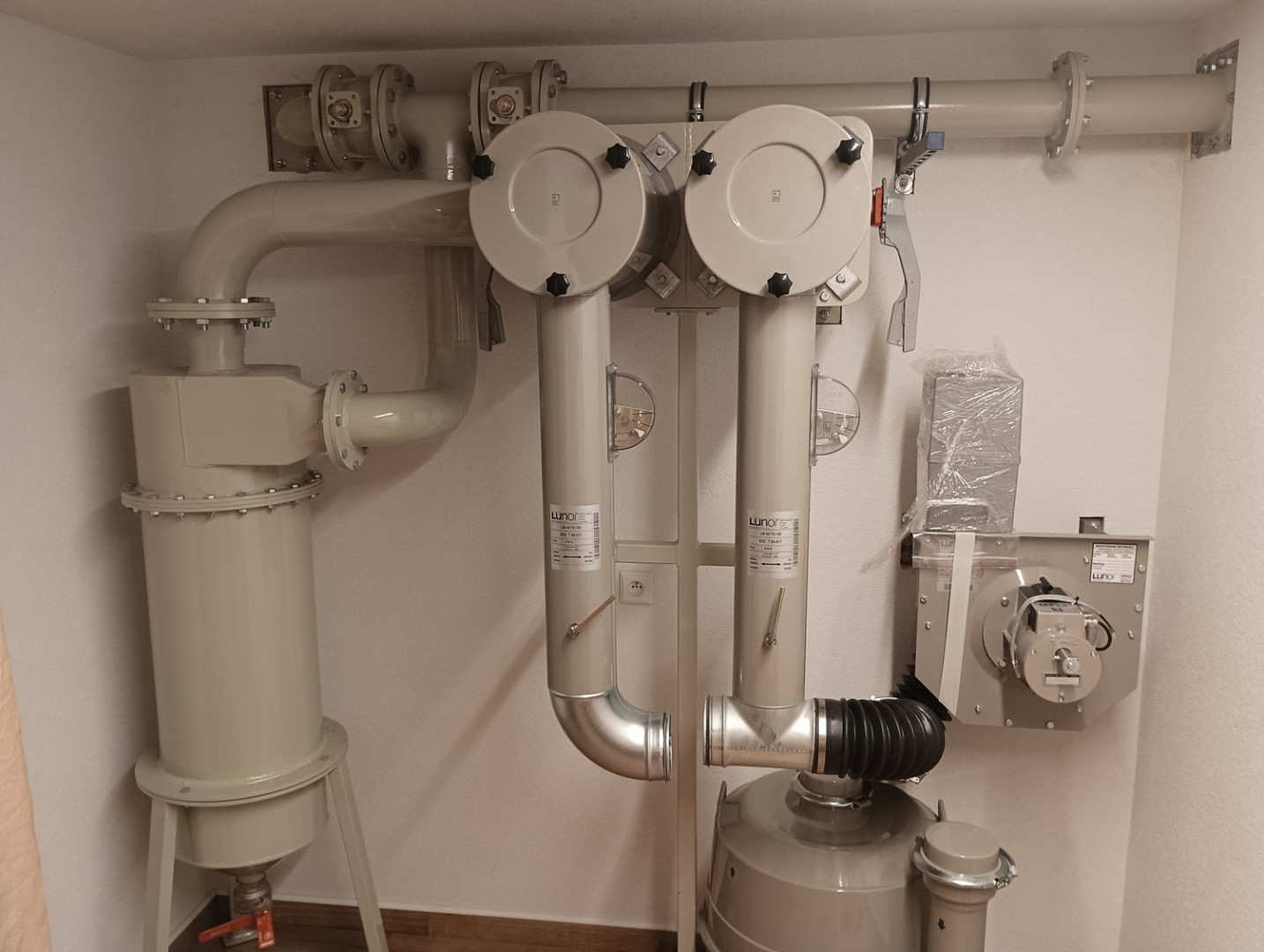

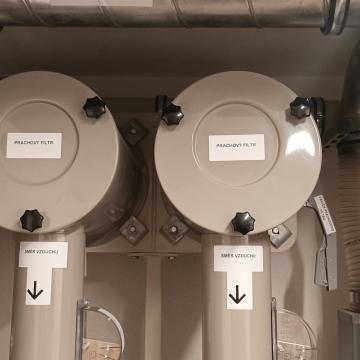

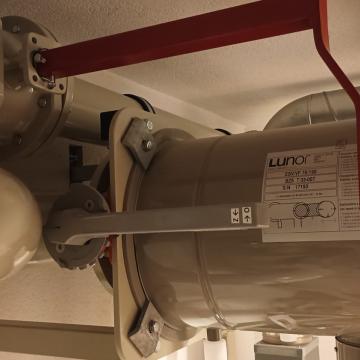

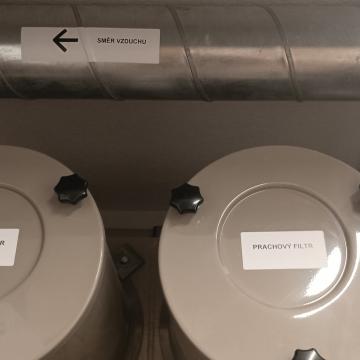

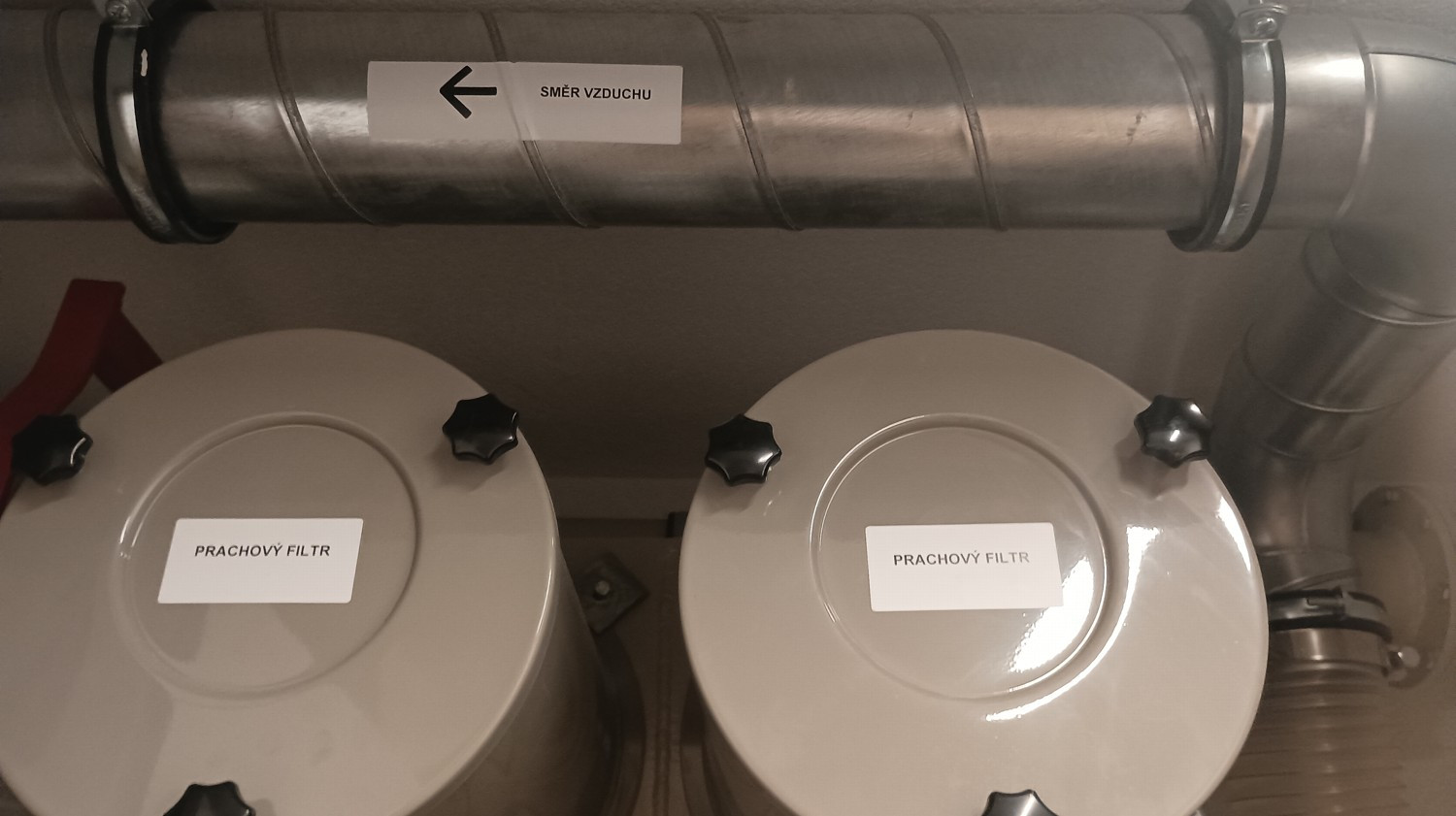

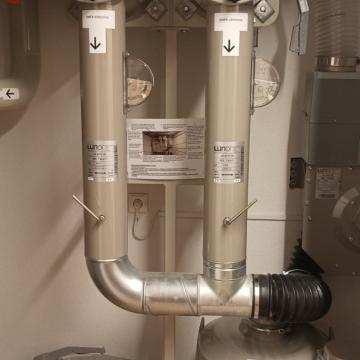

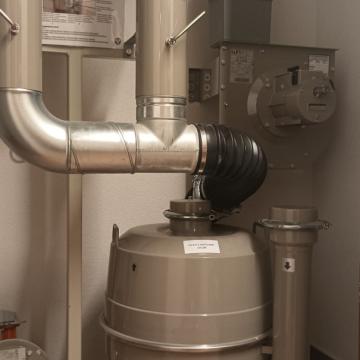

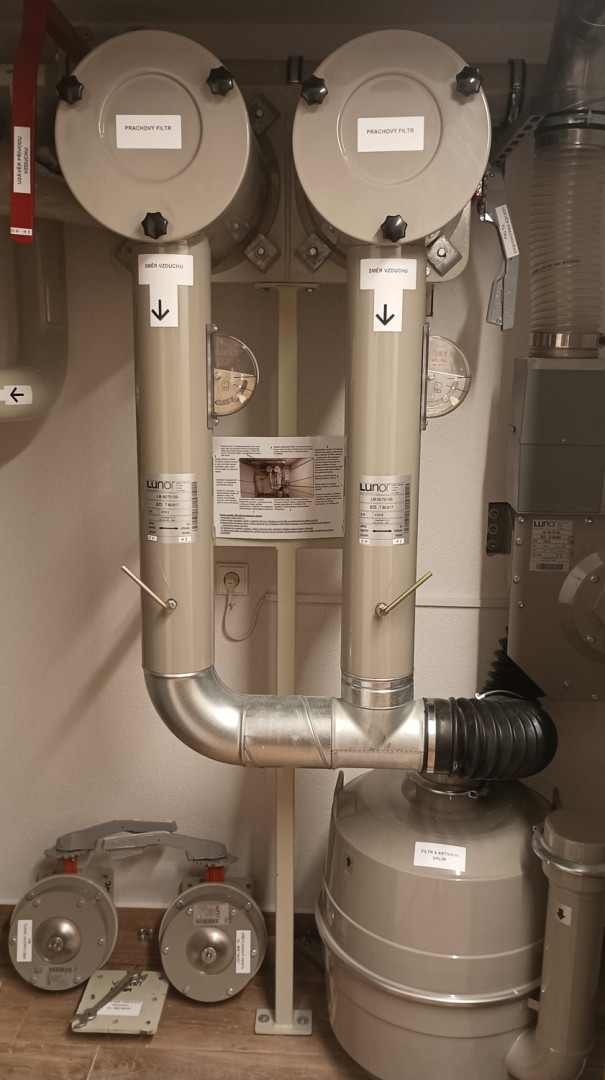

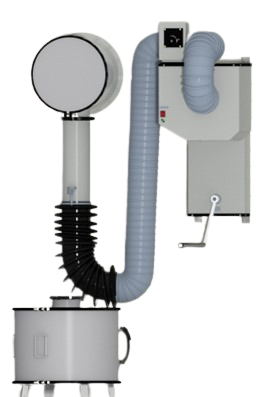

Před samotným filtroventilačním zařízením je uzavírací tlakový ventil. Za ním popřípadě odstředivý odlučovač prachu z kterého pokračuje vzduch do prachových filtrů, HEPA filtru a NBC filtrů. Kromě kvalitního filtroventilačního zařízení potřebujeme mít i možnost úplného uzavření krytu. V těchto případech je nezbytné mít automatické dávkovače kyslíku s automatickým udržováním přetlaku vůči okolí a nutně je potřeba odlučovač CO² popřípadě CO. Bez těchto technologických zařízení není možno v krytu setrvávat déle v uzavřeném stavu.

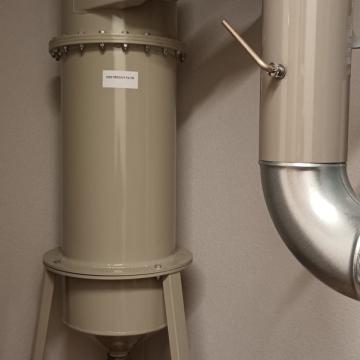

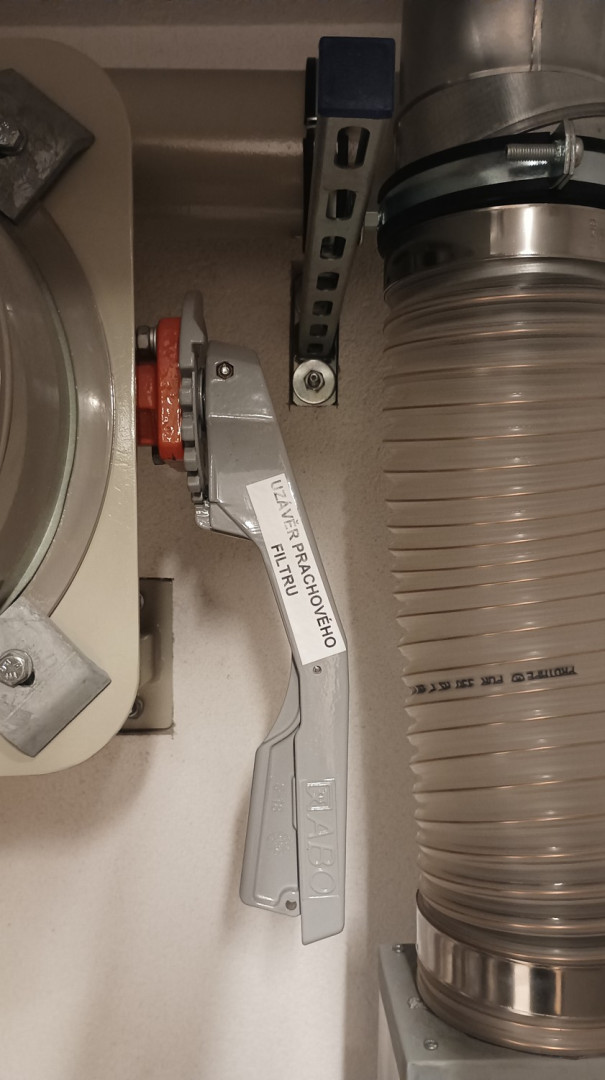

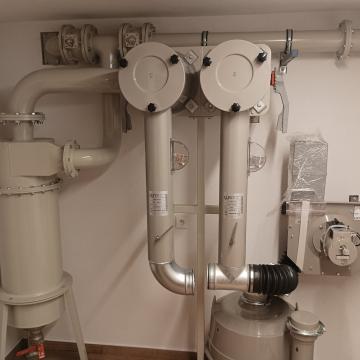

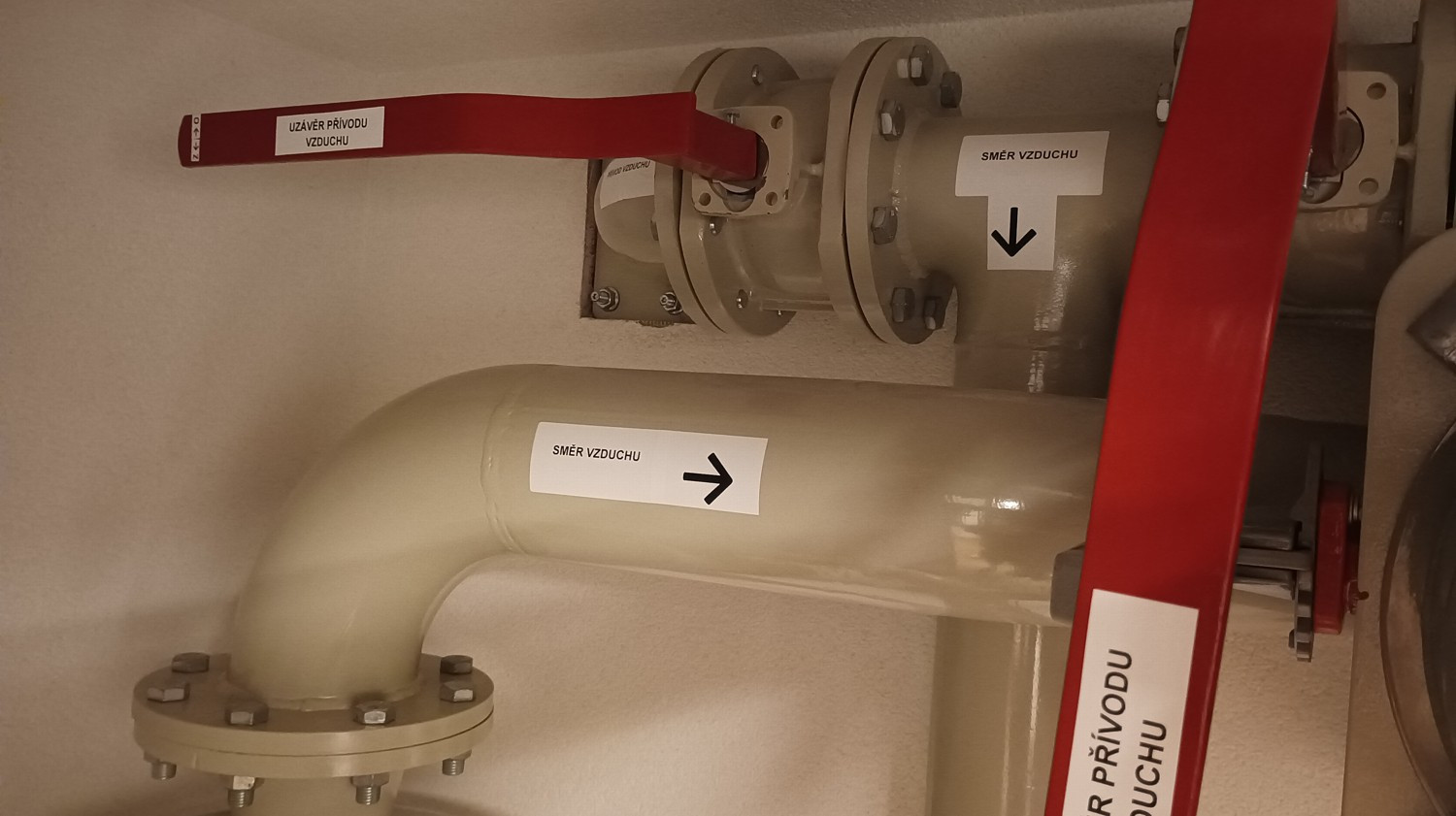

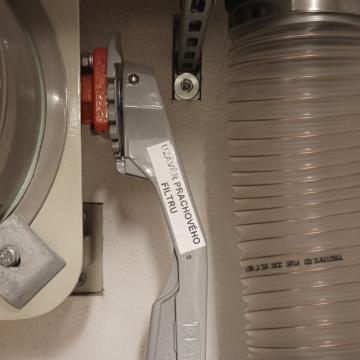

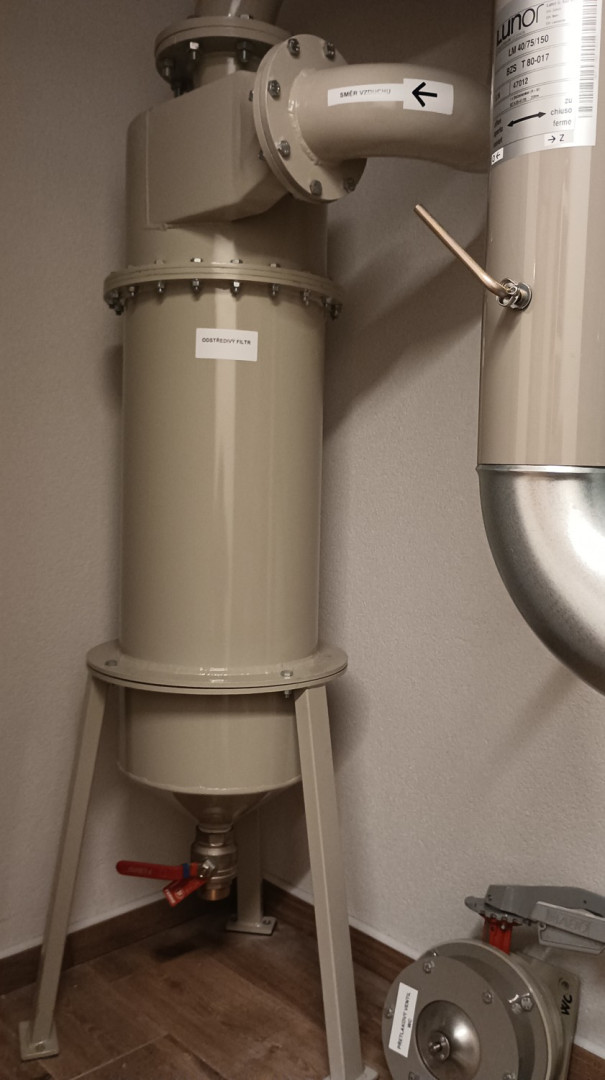

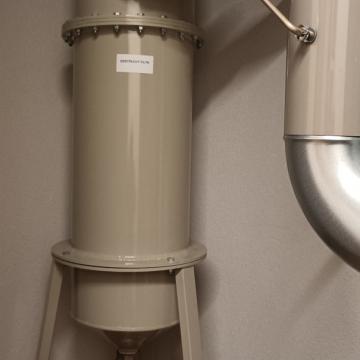

Přívod vzduchu do krytu máme vždy rozdělen minimálně na dva nezávislé vstupy-sání, které se ještě rozdělují popřípadě na další dva až tři. Všechny sání a výdechy jsou zvenčí zamaskovány. v případě odhalení jsou odolné proti vhození granátu, vytopení. Bez uzavíracích ventilů není možné bezpečně vyměnit ani prachový filtr u kterého je možné, že při určitém druhu havárie vydrží pouze v řádu hodin. Proto předsazujeme před filtroventilační zařízení odstředivý filtr, který největší nečistoty pobere, má neomezenou možnost absorpce prachových částic s možností regenerace.

V menších krytech je dobré mít nastavené filtroventilační zařízení na co nejmenší možný průtok vzduchu s kontrolou hladiny CO² a kyslíku v místnosti. Jde o to abychom zbytečně nefiltrovali více vzduchu než potřebujeme tím prodloužíme životnost filtru.

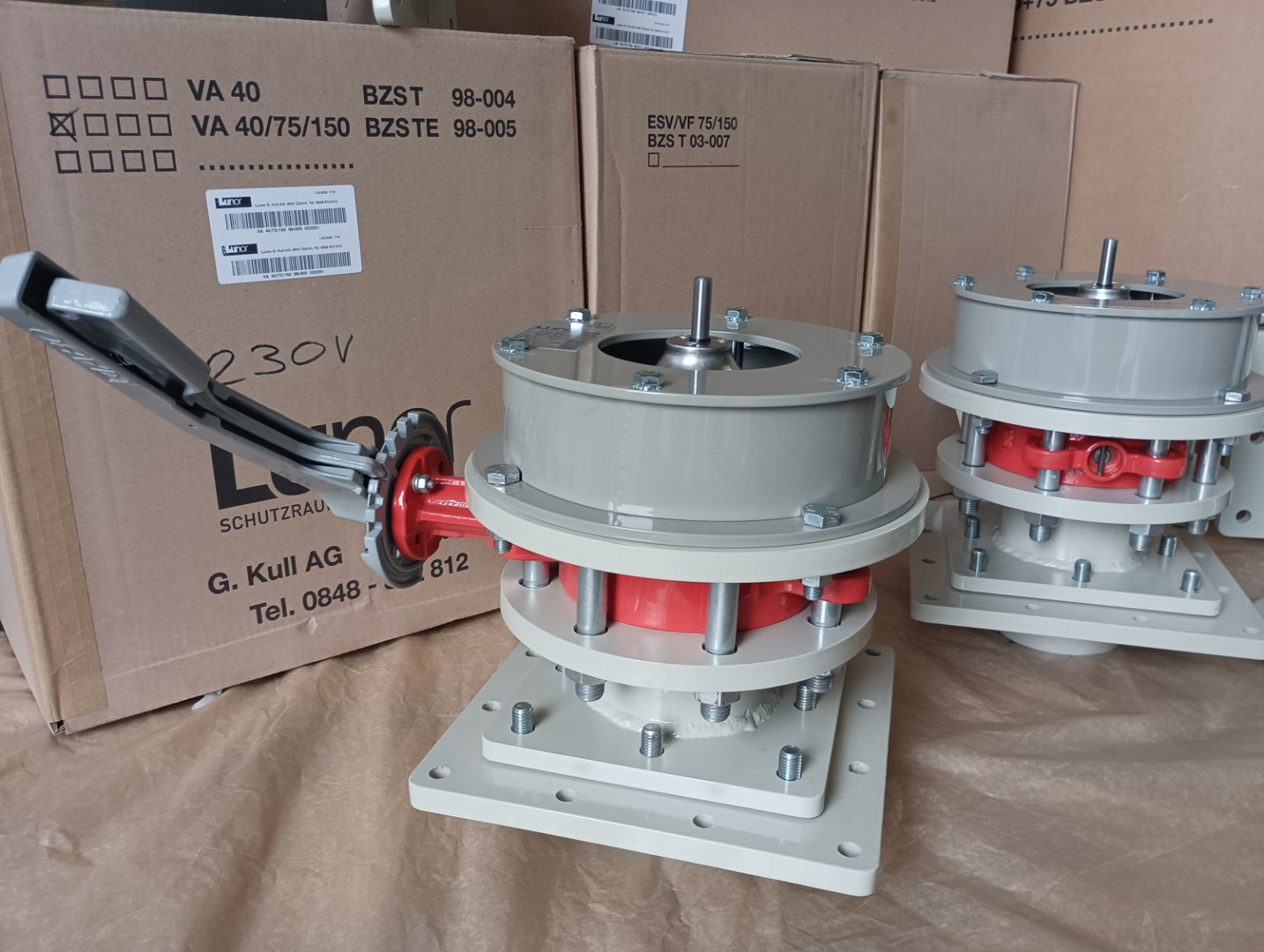

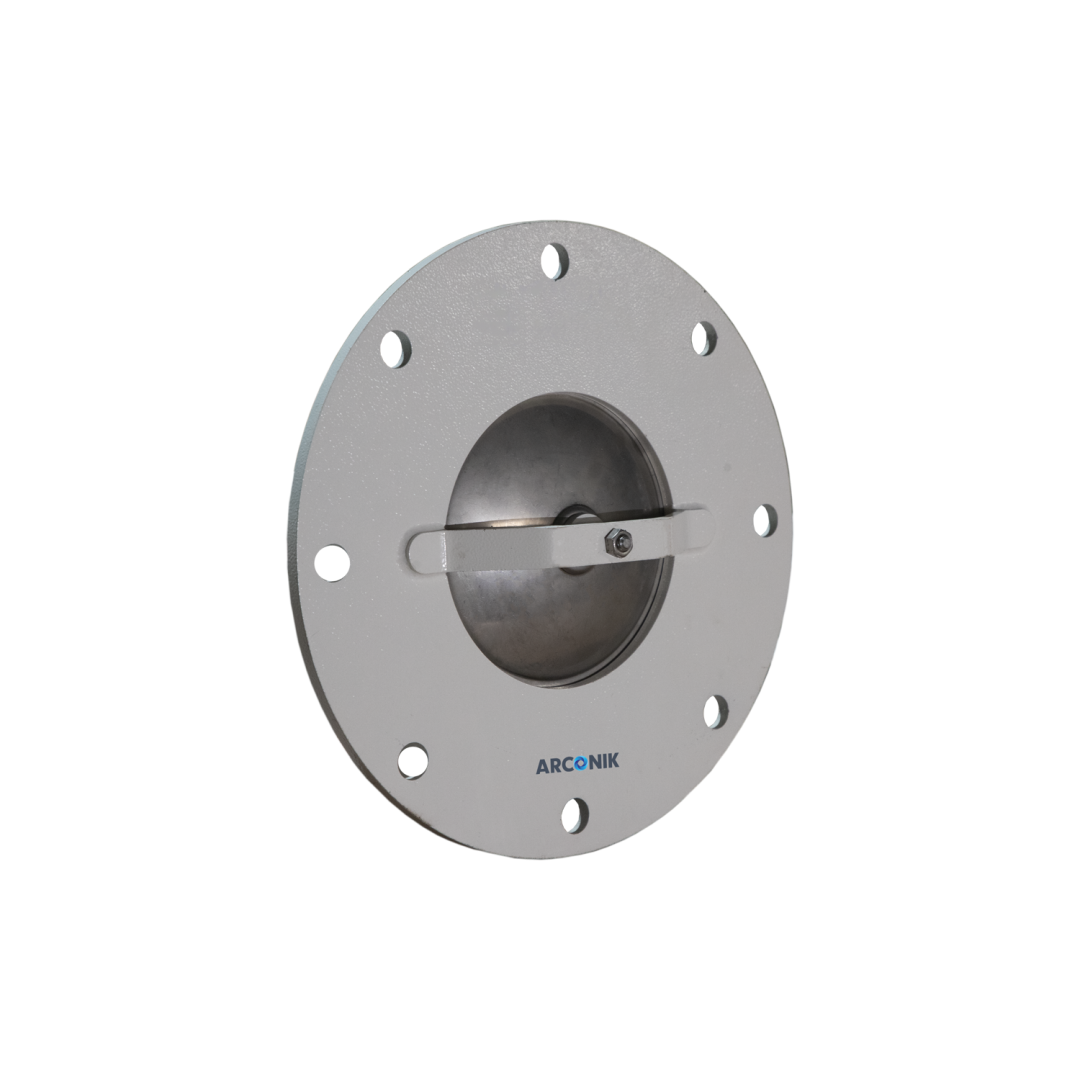

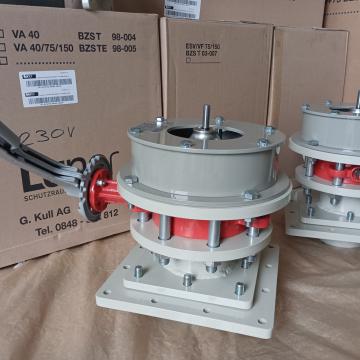

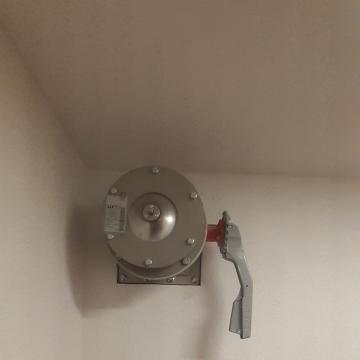

Výdech z krytu je opatřen automatickým přetlakovým ventilem, ten hlídá v krytu požadovaný přetlak proto, aby se případnými netěsnostmi nedostal kontaminovaný vzduch dovnitř krytu, ale dostává se čistý vzduch do kontaminovaného prostředí což nám nevadí. I před tímto automatickým přetlakovým ventilem je nutné osadit pákový ventil abychom byli schopni v případě požadavku či změny situace uzavřít.
